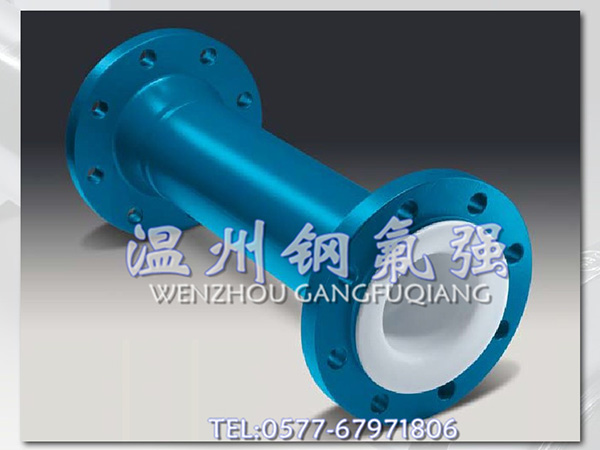

钢衬PTFE管道

产品资料

钢衬PTFE管道的参数：

公称直径	结构长度L(mm)	参考重量Kg	公称直径	结构长度L(mm)	参考重量 kg
DNXdn	结构长度L(mm)	参考重量Kg	DNXdn	结构长度L(mm)	参考重量 kg
32X25	150	3.7	100X50	150	7.2
40X32	150	4.4	125X100	150	10.1
40X25	150	3.9	125X80	150	9.3
50X40	150	5.1	150X125	150	12.2
50X32	150	4.9	150X100	150	11.6
50X25	150	4.4	150X80	300	10.5
65X50	150	6.6	200X150	150	16.6
65X40	150	6.1	200X125	300	20.1
65X25	150	5.5	200X100	300	17.8
80X65	150	6.7	250X200	150	21.2
80X50	150	5.8	250X150	300	24.8
80X40	150	5.4	250X125	300	21.7
100X80	150	7.7	300X200	150	27.9
100X65	150	7.6	300X150	300	33.8

钢衬PTEF管道的公称通径：

公称通径 DN	主要外形尺寸													壁厚
公称通径 DN	L	D	D1	D2	b	f	z-φd	d	d1	d2	b1	f1	z-φd1	S
32/25	124	140	100	76	24	1.5	4-φ18	120	85	65	22	1.5	4-φ14	5
40/25	124	150	110	84	24	1.5	4-φ18	120	85	65	22	1.5	4-φ14	6
40/32	124	150	110	84	24	1.5	4-φ18	140	100	76	24	1.5	4-φ18	6
50/25	136	165	125	99	26	1.5	4-φ18	120	85	65	22	1.5	4-φ14	6
50/32	136	165	125	99	26	1.5	4-φ18	140	100	76	24	1.5	4-φ18	6
50/40	136	165	125	99	26	1.5	4-φ18	150	110	84	24	1.5	4-φ18	6
65/25	150	185	145	118	26	1.5	4-φ18	120	85	65	22	1.5	4-φ14	7
65/32	150	185	145	118	26	1.5	4-φ18	140	100	76	24	1.5	4-φ18	7
65/40	150	185	145	118	26	1.5	4-φ18	150	110	84	24	1.5	4-φ18	7
65/50	150	185	145	118	26	1.5	4-φ18	165	125	99	26	1.5	4-φ18	7
80/25	165	200	160	132	28	2	8-φ18	120	85	65	22	1.5	8-φ14	8
80/32	165	200	160	132	28	2	8-φ18	140	100	76	24	1.5	8-φ18	8
80/40	165	200	160	132	28	2	8-φ18	150	110	84	24	1.5	8-φ18	8
80/50	165	200	160	132	28	2	8-φ18	165	125	99	26	1.5	8-φ18	8
80/65	165	200	160	132	28	2	8-φ18	185	145	118	26	1.5	8-φ18	8
100/25	185	220	180	156	28	2	8-φ18	185	85	65	26	1.5	4-φ14	9
100/32	185	220	180	156	28	2	8-φ18	140	100	76	24	1.5	4-φ18	9
100/40	185	220	180	156	28	2	8-φ18	150	110	84	24	1.5	4-φ18	9
100/50	185	220	180	156	28	2	8-φ18	165	125	99	26	1.5	4-φ18	9
100/65	185	220	180	156	28	2	8-φ18	185	145	118	26	1.5	4-φ18	9
100/80	185	220	180	156	28	2	8-φ18	200	160	132	26	2	4-φ18	9
125/40	210	250	210	184	30	2	8-φ18	150	110	84	24	1.5	8-φ18	9
125/50	210	250	210	184	30	2	8-φ18	165	125	99	26	1.5	4-φ18	10
125/65	210	250	210	184	30	2	8-φ18	185	145	118	26	1.5	4-φ18	10
125/80	210	250	210	184	30	2	8-φ18	200	160	132	28	2	8-φ18	10
125/100	210	250	210	184	30	2	8-φ18	220	180	156	28	2	8-φ18	10
150/50	240	285	240	211	30	2	8-φ23	165	125	99	26	1.5	4-φ18	12
150/65	240	285	240	211	30	2	8-φ23	185	145	118	26	1.5	4-φ18	12
150/80	240	285	240	211	30	2	8-φ23	200	160	132	28	2	8-φ18	12
150/100	240	285	240	211	30	2	8-φ23	220	180	156	28	2	8-φ18	12
150/125	240	285	240	211	30	2	8-φ23	250	210	184	30	2	8-φ18	12
200/50	290	340	295	266	34	2	8-φ23	165	125	99	26	1.5	4-φ18	15
200/65	290	340	295	266	34	2	8-φ23	185	145	118	26	1.5	4-φ18	15
200/80	290	340	295	266	34	2	8-φ23	200	165	132	28	2	8-φ18	15
200/100	290	340	295	266	34	2	8-φ23	220	180	156	28	2	8-φ18	15
200/125	290	340	295	266	34	2	8-φ23	250	210	184	30	2	8-φ18	15
200/150	290	340	295	266	34	2	8-φ23	285	240	211	32	2	8-φ23	15
250/65	350	395	350	319	38	2	12-φ23	185	145	118	26	1.5	4-φ18	18
250/80	350	395	350	319	38	2	12-φ23	200	160	132	28	2	8-φ18	18
250/100	350	395	350	319	38	2	12-φ23	220	180	156	28	2	8-φ18	18
250/125	350	395	350	319	38	2	12-φ23	250	210	184	30	2	8-φ18	18
250/150	350	395	350	319	38	2	12-φ23	285	240	211	32	2	8-φ23	18
250/200	350	395	350	319	38	2	12-φ23	340	295	266	34	2	8-φ23	18
300/80	390	445	400	370	42	2	12-φ23	200	160	132	28	2	8-φ18	23
300/100	390	445	400	370	42	2	12-φ23	220	180	156	28	2	8-φ18	23
300/125	390	445	400	370	42	2	12-φ23	250	210	184	30	2	8-φ18	23
300/150	390	445	400	370	42	2	12-φ23	285	240	211	32	2	8-φ23	23
300/200	390	445	400	370	42	2	12-φ23	340	295	266	34	2	8-φ23	23
300/250	390	445	400	370	42	2	12-φ23	395	340	319	38	2	8-φ23	23
