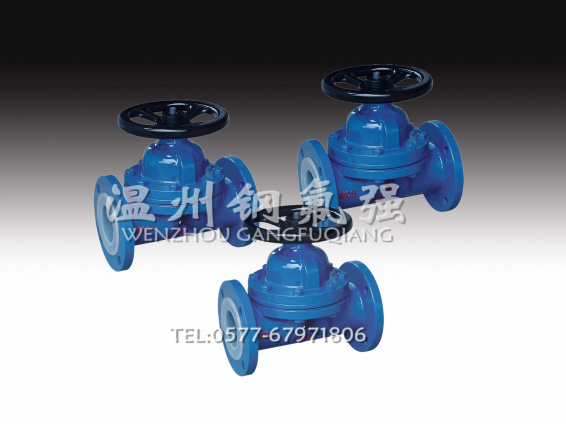

衬氟隔膜阀

产品资料

衬氟隔膜阀概述:

衬氟隔膜阀是一种特殊形式的、具有截断功能的阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。


衬氟隔膜阀结构特点:

1.复合隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免;

2.利用FEP(Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门,可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。

3.做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性,进行定期更换。

4.氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。


衬氟隔膜阀主要零部件材料表:

序号零件名称灰铸铁铸钢不锈耐酸铸钢超低不锈钢耐酸铸钢
ZCPRPR
1阀体/阀盖HT250WCBCF8CF8MCF3CF3M
2阀瓣/阀杆351cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti00cr18Ni1000Cr17Ni14Mo2
3衬里/阀座PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4隔膜FEP(F46)/CR(氯丁橡胶)、PFA(可溶性F4)/FPDM(乙丙橡胶)
5支架WCBCF8CF8
6阀杆螺母ZCuAI10Fe3ZCuAI10Fe3ZCuAI10Fe3
7紧固螺栓351Cr17Ni21Cr18Ni9Ti
8螺母450Cr18Ni90Cr18Ni9
9手轮WCBWCBWCB
